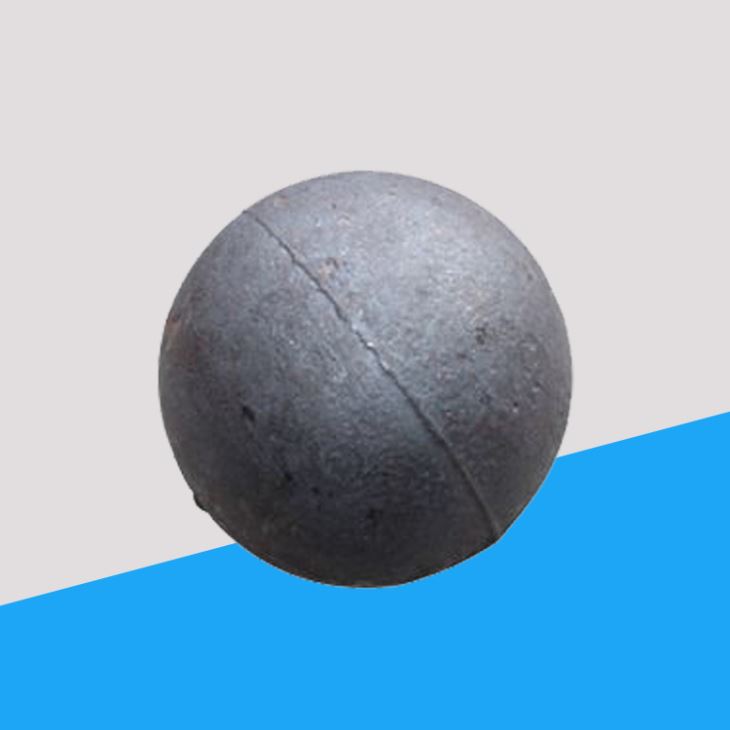

低铬钢球是球磨机中最重要的研磨体，在国外被称为研磨钢球。 钢球是破碎行业乃至可预见的未来世界上最大的耐磨材料。  2010年，中国只有一个行业消耗了约200万吨各种材料的钢球。 预计水泥行业还将消耗30万吨已记录的消费量。

 低铬钢球质量指标：含铬量0.5%～2.5%，含碳量在1.80%-3.20%之间都称为低铬钢球，国家标准要求低铬钢球硬度（HRC）必须≥45以上，冲击值ak≥1.5J/㎝2，为保证钢球质量低铬钢球需采用高温回火或振动时效处理（以达到消除铸造应力之目的），如钢球表面呈暗红色表明产品已经过高温回火处理、如钢球表面仍呈金属本色表明产品没有高温回火处理。
五、锻造钢球质量指标：含铬量0.1%～0.5%（锻造钢球一般情况下不含铬），含碳量在1.0%以下并且钢球采用高温锻打制造，有些锻造钢球表面硬度（HRC）虽然可以达到≥56以上（淬透层只有15㎜左右），因锻造钢球材质淬透性较差其心部硬度一般只有30多度。正常情况下锻造钢球常采用水淬处理，故锻造钢球破碎率很高。

  低铬钢球是指铬含量≤3.0％，碳含量在1.80％至3.30％之间的钢球均为低铬球。 国家标准要求，如果可以保证，低铬球（HRC）的硬度必须≥45度。建议对低铬球的使用质量必须通过热处理和回火或振动时效处理。 如果检测到的硬度（HRC）小于40度，则意味着低铬球硬度不足或过度燃烧。

  制备方法

  低铬钢球是球磨机中最重要的研磨体，在国外被称为研磨钢球。 低铬钢球是通过中频电炉熔化，金属模具或砂型铸造生产的，因此，国内耐磨材料制造商通常被称为低铬合金铸球。

  应用程序区域编辑器

  低铬钢球广泛用于冶金矿山，水泥建材，热力发电，烟气脱硫，加气混凝土，磁性材料，化工，水煤浆，颗粒，矿渣，超细粉，粉煤灰，碳酸钙，石英砂 等行业。
